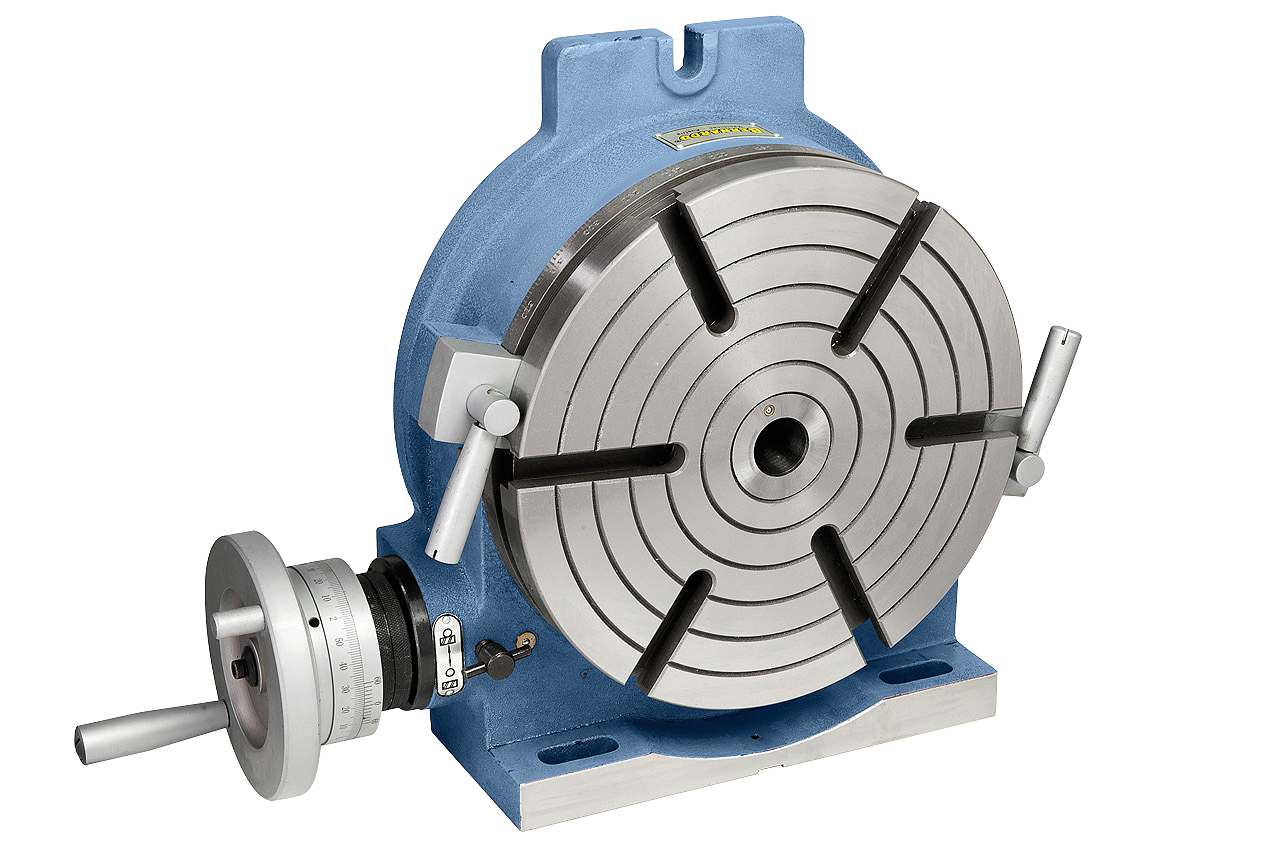

Bernardo Rundtisch / Schwenktisch / Kreuztisch Horizontal- und Vertikalrundtisch HV 16

Bernardo Horizontal- und Vertikalrundtisch HV 16

Dieses Produkt verfügt über einen Tischdurchmesser von 400 mm und eine Übersetzung von 90:1. Mit einem Morsekonus MK 4 und 6 T-Nuten bietet es eine maximale Tragkraft von 140 kg horizontal und 70 kg vertikal. Es ist einsetzbar bei Fräs- und Bohrarbeiten auf Horizontal- oder Vertikalfräsmaschinen und Bohrmaschinen. Die Tischplatte ist aus hochwertigem Meehaniteguß hergestellt und die Schneckenwelle ist gehärtet und geschliffen. Das Gewicht beträgt ca. 93 kg.

Eigenschaften Bernardo Horizontal- und Vertikalrundtisch HV 16

• Einsetzbar bei Fräs- und Bohrarbeiten auf Horizontal- oder Vertikalfräsmaschinen, Bohrmaschinen usw.
• Die Tischplatte ist aus hochwertigem Meehaniteguß hergestellt
• Schneckenwelle gehärtet und geschliffen, Schneckenrad aus Spezialguß
• Klemmung der Tischplatte erfolgt durch zwei Klemmhebel
• Übersetzung im Schneckengetriebe 90:1
• Grad-Teilarbeiten über Skalentrommel mit verstellbarem Nonius
• Direkt-Teilarbeiten über die am Tisch angebrachte 360° Skala

Technische Spezifikationen Bernardo Horizontal- und Vertikalrundtisch HV 16
