Metallkraft Langlochmatrize Nr.60 17,0 x 36,0 mm

Metallkraft Langlochmatrize Nr.60 17,0 x 36,0 mm

• Der gewünschte Lochdurchmesser entspricht dem Stempeldurchmesser
• Der Durchmesser der Matrize ist abhängig von der Materialstärke

Schneidspiel bei Rundloch, Rechteck und Quadrat
Materialstärke / Schneidspiel (mm): 0 – 3,9 / 0,2 | 4 – 8,9 / 0,7 | 9 – 13,9 / 1,2 | 14 – 18,9 / 1,7 | 19 – 24 / 2,2
Beispiel: Stempel-Ø 15 mm und Materialstärke 10 mm = Matrizen-Ø 16,2 mm

Schneidspiel bei Langloch
Materialstärke / Schneidspiel (mm): 0 – 5,9 / 0,3 | 6 – 14 / 1,0
Beispiel: Stempel 10 x 25 mm und Materialstärke 10 mm = Matrize 11 x 26 mm

Hersteller
Stürmer Maschinen GmbH
Dr.-Robert-Pfleger-Str. 26, 96103 Hallstadt, Deutschland
[email protected]

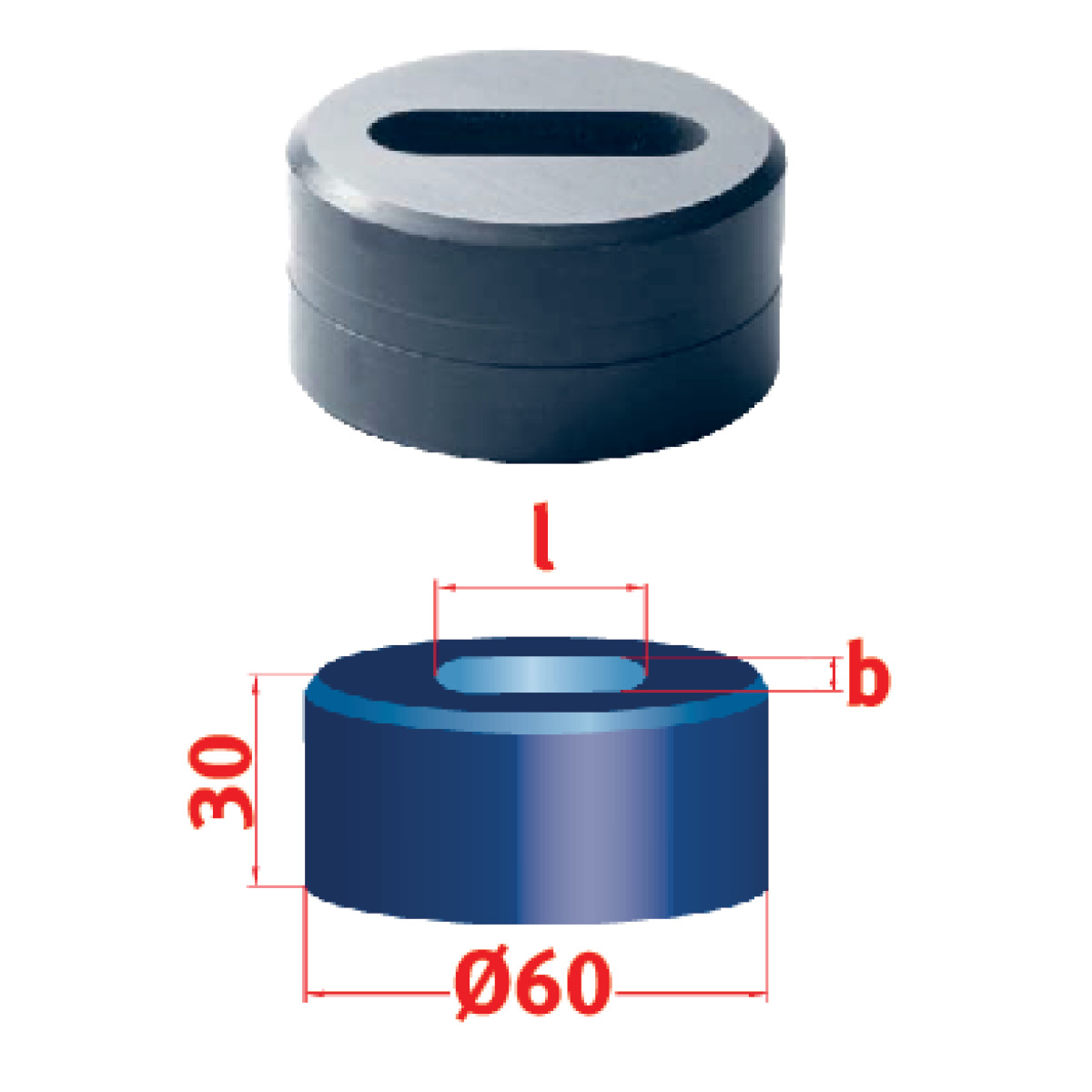

Der Stempeldurchmesser bestimmt den Lochdurchmesser, während der Durchmesser der Matrize von der Materialstärke abhängt. Das Schneidspiel variiert je nach Form und Materialstärke. Hergestellt von der Stürmer Maschinen GmbH, hat die Matrize einen Durchmesser von 60mm und eine Höhe von 30mm, wobei die Lochlänge und -breite 36.0mm bzw. 17.0mm betragen.

Technische Spezifikationen Metallkraft Langlochmatrize Nr.60 17,0 x 36,0 mm
