Metallkraft Vierkant-Matrize Nr.45 17,2 mm

Metallkraft Vierkant-Matrize Nr.45 17,2 mm

• Der gewünschte Lochdurchmesser entspricht dem Stempeldurchmesser
• Der Durchmesser der Matrize ist abhängig von der Materialstärke

Schneidspiel bei Rundloch, Rechteck und Quadrat
Materialstärke / Schneidspiel (mm): 0 – 3,9 / 0,2 | 4 – 8,9 / 0,7 | 9 – 13,9 / 1,2 | 14 – 18,9 / 1,7 | 19 – 24 / 2,2
Beispiel: Stempel-Ø 15 mm und Materialstärke 10 mm = Matrizen-Ø 16,2 mm

Schneidspiel bei Langloch
Materialstärke / Schneidspiel (mm): 0 – 5,9 / 0,3 | 6 – 14 / 1,0
Beispiel: Stempel 10 x 25 mm und Materialstärke 10 mm = Matrize 11 x 26 mm

Hersteller
Stürmer Maschinen GmbH
Dr.-Robert-Pfleger-Str. 26, 96103 Hallstadt, Deutschland
[email protected]

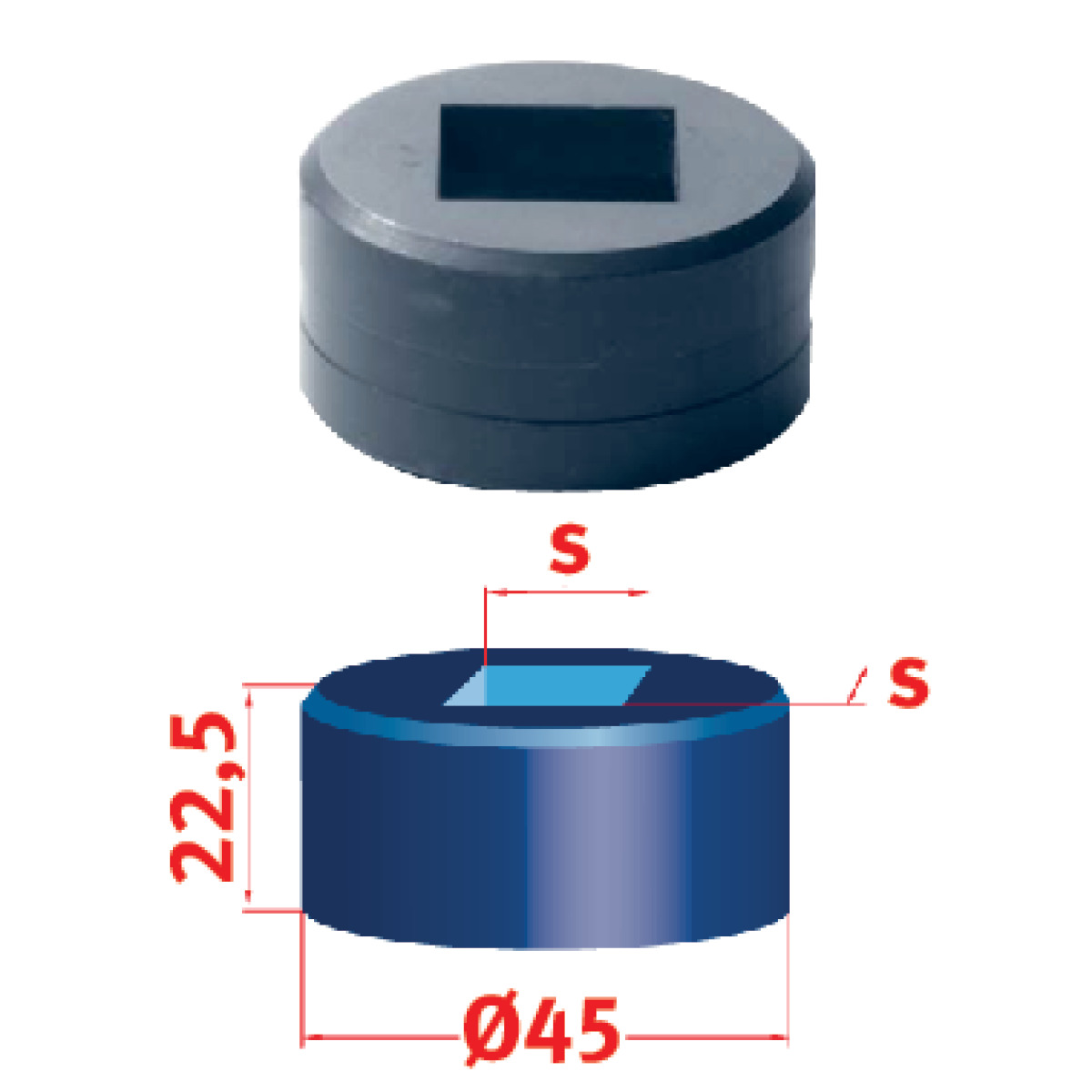

Die Stürmer Maschinen GmbH bietet eine Matrize mit 45mm Durchmesser und 22,5mm Höhe, die für ein Loch von 17,2mm Durchmesser und Breite verwendet wird, wobei der Stempeldurchmesser dem gewünschten Lochdurchmesser entspricht und die Größe der Matrize je nach Materialstärke variiert.

Technische Spezifikationen Metallkraft Vierkant-Matrize Nr.45 17,2 mm
